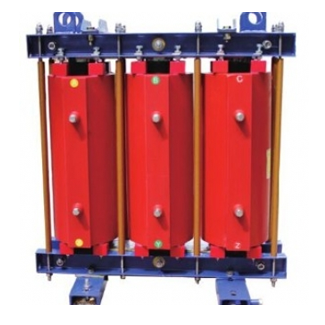

高壓串聯電抗器
型號：AC-CKSCAC-CKSC系列高壓串聯電抗器產品用于高壓無功補償中，與電容器串聯使用。現代電力電子設備的大量使用產生的非線性電流，產生的諧波影響電網并加重電網污染，并導致電容器、變壓器及傳輸設備產生的嚴重干擾。諧振及電壓畸變還會造成供電用電事故，串聯電抗器的作用是改善與避免諧波電流的危害，保護電容器以免損壞和功率因數降低。
產品介紹
產品識別碼：
例如：AC-CKSC-72/10-6%
(公司代碼：AC為公司簡稱，C為串聯，K為電抗器，S為三相、D為單相，C為環氧澆灌，72為電抗器三相容量Kvar，10為配電容器額定線電壓三相10KV，6%為額定電抗率。)
產品尺寸表(Product Size)：
電容器常規工作電壓為三相6KV,三相10KV,三相10.5KV,三相11KV；
電抗器的電抗率有6%,7%,12%,14%可供選擇.
濾除諧波(與串聯電容器相匹配): 6%電抗率可以濾除電網中5次、7次諧波,7%電抗率效果更佳.
12%電抗率可以濾除電網中3次以上諧波,14%電抗率效果更佳.
下表中數據僅選擇最常規的配置:電容器電壓三相10KV,電抗率6%作為參考,具體選型可來電咨詢.
產品型號 | 額定電流 | 電抗率 | 電容容量 | W | D | H | E | F |
AC-CKSC-6/10-6% | 5.77A | 6% | 100KVAR | 715 | 400 | 770 | 400 | 320 |
AC-CKSC-9/10-6% | 8.66A | 6% | 150KVAR | 715 | 400 | 770 | 400 | 320 |
AC-CKSC-12/10-6% | 11.55A | 6% | 200KVAR | 720 | 400 | 780 | 400 | 320 |
AC-CKSC-15/10-6% | 14.43A | 6% | 250KVAR | 720 | 400 | 780 | 400 | 320 |
AC-CKSC-18/10-6% | 17.32A | 6% | 300KVAR | 760 | 400 | 830 | 400 | 320 |
AC-CKSC-24/10-6% | 23.09A | 6% | 400KVAR | 780 | 400 | 850 | 450 | 350 |
AC-CKSC-27/10-6% | 25.98A | 6% | 450KVAR | 820 | 450 | 875 | 450 | 350 |
AC-CKSC-30/10-6% | 28.87A | 6% | 500KVAR | 820 | 450 | 885 | 450 | 350 |
AC-CKSC-36/10-6% | 34.64A | 6% | 600KVAR | 820 | 450 | 890 | 450 | 350 |
AC-CKSC-42/10-6% | 43.30A | 6% | 750KVAR | 850 | 450 | 920 | 450 | 350 |
AC-CKSC-48/10-6% | 46.19A | 6% | 800KVAR | 865 | 450 | 960 | 450 | 350 |
AC-CKSC-54/10-6% | 51.96A | 6% | 900KVAR | 895 | 450 | 960 | 450 | 350 |
AC-CKSC-60/10-6% | 57.74A | 6% | 1000KVAR | 895 | 450 | 980 | 500 | 350 |
AC-CKSC-72/10-6% | 69.28A | 6% | 1200KVAR | 940 | 450 | 1020 | 500 | 350 |
AC-CKSC-84/10-6% | 80.83A | 6% | 1400KVAR | 940 | 450 | 1025 | 500 | 350 |
AC-CKSC-90/10-6% | 86.61A | 6% | 1500KVAR | 960 | 450 | 1030 | 500 | 350 |
AC-CKSC-108/10-6% | 103.93A | 6% | 1800KVAR | 1020 | 500 | 1050 | 500 | 350 |
AC-CKSC-126/10-6% | 121.25A | 6% | 2100KVAR | 1050 | 500 | 1060 | 500 | 380 |
AC-CKSC-144/10-6% | 138.57A | 6% | 2400KVAR | 1050 | 450 | 1150 | 500 | 380 |
AC-CKSC-180/10-6% | 173.21A | 6% | 3000KVAR | 1100 | 500 | 1130 | 500 | 350 |
AC-CKSC-216/10-6% | 207.85A | 6% | 3600KVAR | 1150 | 450 | 1160 | 500 | 380 |
AC-CKSC-288/10-6% | 277.14A | 6% | 4800KVAR | 1350 | 500 | 1330 | 500 | 380 |
