正弦波濾波器

型號：AC-SWF

AC-SWF系列正弦波濾波器是在PWM變頻器驅動下，其開關頻率范圍在2KHz-8KHz之間仍提供正弦波輸出電壓；可以消除電機絕緣失效問題并通過消除與變頻器輸出波形相關的高dv/dt來減少電磁干擾，消除電機的過電壓問題，改善電機的性能和壽命，減少了因電纜線長而出現的分布電容和分布電感產生共振的現象。

產品介紹

產品識別碼：

例如：AC-SWF040
(公司代碼：AC為公司簡稱，SWF為產品類別，040為額定電流40A,電壓等級400V。)

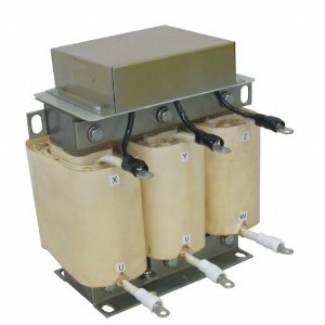

產品外觀圖：

產品典型原理圖：

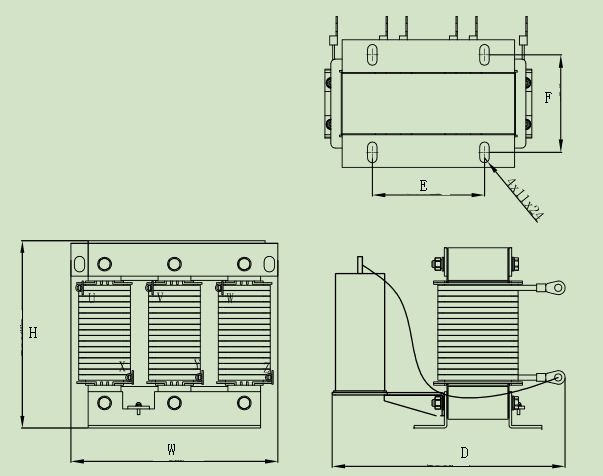

產品尺寸表：

備注：以下配置工作頻率:50/60Hz、工作電壓:三相380VAC,開關頻率:2KHz-8KHz,絕緣等級:F/H級，有特殊要求請來電咨詢.

產品型號	額定電流	電感量	壓降	適配變頻器功率	W	D	H	E	F
AC-SWF0015	15A	4mH	18.84V	0.55KW-5.5KW	240	280	250	110	90
AC-SWF0020	20A	3mH	18.84V	7.5KW	240	280	250	110	90
AC-SWF0030	30A	2mH	18.84V	11KW	260	300	265	130	115
AC-SWF0040	40A	1.4mH	17.584V	15KW	260	300	265	130	115
AC-SWF0050	50A	1.2mH	18.84V	18.5KW	330	350	350	130	115
AC-SWF0060	60A	1mH	18.84V	22KW	330	350	350	130	115
AC-SWF0080	80A	0.8mH	18.84V	30KW	350	360	390	130	115
AC-SWF0090	90A	0.65mH	18.6516V	37KW	380	360	390	130	115
AC-SWF0120	120A	0.52mH	18.84V	45KW	430	400	420	170	110
AC-SWF0150	150A	0.45mH	21.195V	55KW	430	420	420	170	110
AC-SWF0200	200A	0.35mH	21.195V	75KW	450	460	420	190	140
AC-SWF0250	250A	0.3mH	23.55V	90KW-110KW	450	550	430	190	140
AC-SWF0300	300A	0.24mH	22.608V	132KW	480	550	460	190	140
AC-SWF0360	360A	0.2mH	21.4776V	160KW	480	550	500	190	140
AC-SWF0450	450A	0.15mH	21.195V	185KW	480	560	500	230	145
AC-SWF0500	500A	0.15mH	18.84V	200KW-220KW	535	640	620	230	145
AC-SWF0600	600A	0.12mH	22.608V	250KW-280KW	535	660	620	230	145
AC-SWF0660	660A	0.1mH	22.7964V	315KW	535	680	620	230	145
AC-SWF0750	750A	0.09mH	21.195V	355KW	750	600	640	230	145
AC-SWF0900	900A	0.08mH	22.608V	400KW-450KW	750	600	700	230	145
AC-SWF1200	1200A	0.063mH	23.7384V	500KW	750	600	710	230	145
AC-SWF1500	1500A	0.047mH	22.137V	630KW	750	620	720	230	145
