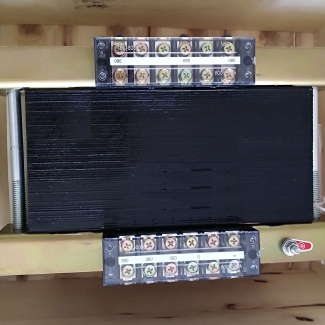

三相干式隔離變壓器
型號：AC-SGAC-SG系列三相干式隔離變壓器目的是提供負載和電源側之間的電隔離，在配電系統中，防止電沖擊，以保護所連接設備的絕緣損壞，還提供中性點連接形成隔離或接地。通過初次級間與連接的靜電屏蔽及加強的絕緣，該類隔離變壓器能提供敏感負載的隔離以防止電源系統遭受?chē)?yán)峻的大氣干擾。另外，利用其鐵芯的高頻損耗大的特點從而抑制高頻雜波傳入控制回路。
產品介紹
產品識別碼：
例如：AC-SG-6000
(公司代碼：AC為公司簡稱，系列代號：三相S、干式G，額定輸出容量：6000VA。)
輸入/初級電壓：660V、400V、220V、380V等，輸出/次級電壓：380V、220V、110V、36V、24V等。

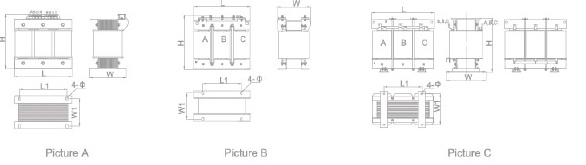

外形圖：

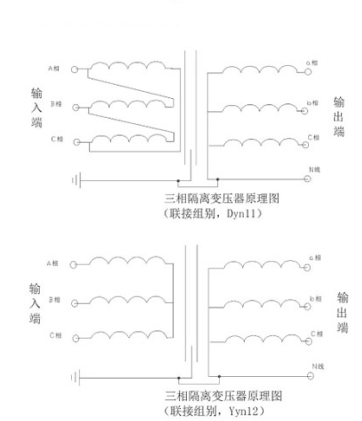

接線原理圖：
產品尺寸表：
| 產品型號 | 額定容量(KVA) | L | W | H | 安裝孔4-Φ | 絕緣等級 |
| AC-SG-0.5K | 0.5 | 185 | 135 | 205 | 8 | F、H |
| AC-SG-0.8K | 0.8 | 185 | 135 | 205 | 8 | F、H |
| AC-SG-1.0K | 1 | 185 | 155 | 205 | 8 | F、H |
| AC-SG-1.5K | 1.5 | 250 | 155 | 260 | 9 | F、H |
| AC-SG-2.0K | 2 | 250 | 155 | 260 | 9 | F、H |
| AC-SG-3.0K | 3 | 250 | 165 | 260 | 9 | F、H |
| AC-SG-4.0K | 4 | 300 | 190 | 305 | 11 | F、H |
| AC-SG-5.0K | 5 | 300 | 190 | 305 | 11 | F、H |
| AC-SG-6.0K | 6 | 300 | 190 | 305 | 11 | F、H |
| AC-SG-8.0K | 8 | 360 | 220 | 360 | 15 | F、H |
| AC-SG-10K | 10 | 440 | 250 | 390 | 15 | F、H |
| AC-SG-12K | 12 | 440 | 265 | 390 | 15 | F、H |
| AC-SG-15K | 15 | 470 | 285 | 460 | 15 | F、H |
| AC-SG-20K | 20 | 485 | 320 | 485 | 15 | F、H |
| AC-SG-25K | 25 | 485 | 330 | 485 | 15 | F、H |
| AC-SG-30K | 30 | 485 | 340 | 485 | 15 | F、H |
| AC-SG-40K | 40 | 540 | 400 | 570 | 15 | F、H |
| AC-SG-50K | 50 | 540 | 400 | 570 | 15 | F、H |
| AC-SG-80K | 80 | 660 | 450 | 640 | 15 | F、H |
